Η δομημένη καλωδίωση συνοψίζεται στο σχηματικό διάγραμμα.

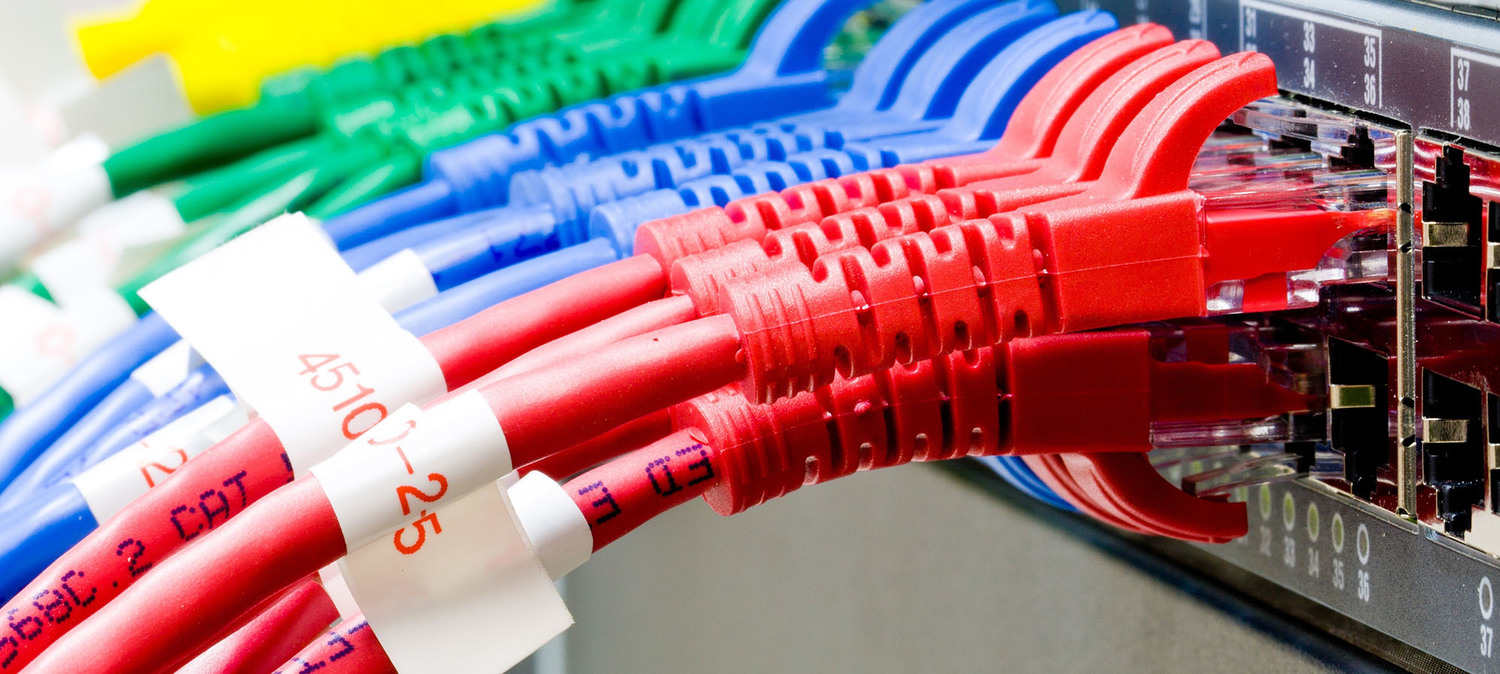

Πρόκειται για μια εγκατάσταση καλωδίων που καλύπτουν τις ανάγκες ενός χώρου σε δίκτυο υπολογιστών και τηλεφωνία. Όλες αυτές οι καλωδιώσεις καταλήγουν σε κάποιο rack όπου και γίνεται patching στη πίσω πλευρά του patchpanel.
Τα καλώδια που χρησιμοποιούνται σήμερα είναι UTP συνήθως κατηγορίας 5e ή 6. Στο ίδιο rack τοποθετείται και κάποιο switch για τα δίκτυα υπολογιστών και για τα τηλέφωνα γίνεται επιλογή υλικού με βάση το εάν είναι τεχνολογίας ΙΡ ή αναλογικά.
Εάν τα τηλέφωνα είναι τεχνολογίας ΙΡ τα συνδέουμε στο ίδιο switch και μετά στο router ενώ εάν είναι αναλογικής τεχνολογίας χρησιμοποιούμε MDF (main distribution frame – κατανεμητή) και μετά η σύνδεση γίνεται σε τηλεφωνικό κέντρο.
Τόσο τα κατηγόρίας 5e όσο και τα κατηγορίας 6 καλώδια δικτύου επιτρέπουν ταχύτητα στο εσωτερικό δίκτυο μέχρι και 1 Gbps.
Η σύνδεση του router με τον έξω κόσμο γίνεται είτε με χάλκινο καλώδιο είτε με οπτική ίνα.
Στην εικόνα έχει αποτυπωθεί και η πιθανή χρήση ενός server μεταξύ του εσωτερικού δικτύου και του έξω κόσμου, που μπορεί να χρησιμοποιηθεί για παράδειγμα ως φίλτρο για τα ποια site μπορούν να επιτρέπονται για πρόσβαση και ποια όχι.
