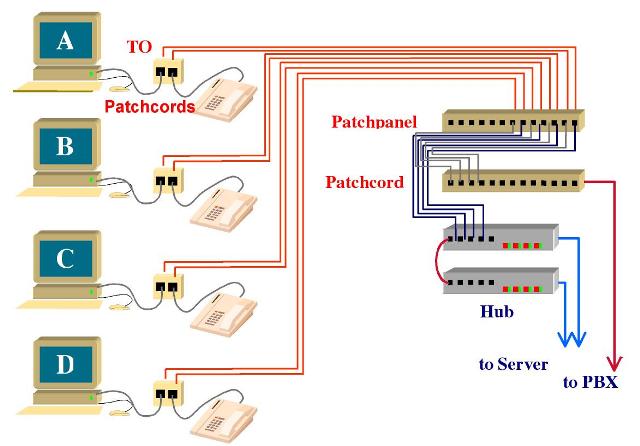

Η δομημένη καλωδίωση συνοψίζεται στο σχηματικό διάγραμμα.
Είναι μια καλωδιακή εγκατάσταση που καλύπτει τις ανάγκες ενός κτιρίου σε δίκτυο υπολογιστών και τηλεφωνίας. Όλα αυτά τα καλώδια καταλήγουν σε ένα σημείο όπου συνδέονται σε ένα patchpanel.
Τα καλώδια που χρησιμοποιούνται σήμερα είναι UTP τυπικά της 5e ή 6. Ένα switch για δίκτυα υπολογιστών τοποθετείται επίσης στο ίδιο rack, και για τα τηλέφωνα, το υλικό επιλέγεται με βάση το αν είναι τεχνολογίας IP ή αναλογική.
Εάν τα τηλέφωνα είναι τεχνολογίας IP, τα συνδέουμε συνήθως στο ίδιο switch και έπειτα σε ένα δρομολογητή και εάν αναλογικής τεχνολογίας, χρησιμοποιούμε το MDF (main distribution frame) και στη συνέχεια γίνεται η σύνδεση είναι σε ένα τηλεφωνικό κέντρο.
Και τα δύο καλώδια δικτύου κατηγορίας 5e και κατηγορίας 6 επιτρέπουν ταχύτητα εσωτερικού δικτύου μέχρι 1 Gbps.
Η σύνδεση του δρομολογητή με τον εξωτερικό κόσμο πραγματοποιείται είτε με χάλκινο σύρμα είτε με οπτικές ίνες.
Η εικόνα απεικονίζει επίσης την πιθανή χρήση ενός διακομιστή μεταξύ του οικιακού δικτύου και του εξωτερικού κόσμου, η οποία μπορεί να χρησιμοποιηθεί για παράδειγμα ως φίλτρο για το πιες σελίδες είναι προσπελάσιμες και ποιες όχι.
Structured wiring is summarized in the schematic diagram.
It is a cable installation that covers the needs of a building in a computer network and telephony. All of these wires end up in a rack where they are patched on the back of a patchpanel.
The cables currently in use are UTP typically of Class 5e or 6. A switch for computer networks is also placed in the same rack, and for phones, hardware is selected based on whether it is IP technology or analogue one.
If the phones are IP technology, we usually connect them to the same switch and then to a router, and if we use analogue technology, we use MDF (main distribution frame) and then the connection is in a switchboard.
Both category 5e and category 6 network cables allow up to 1 Gbps internal network speed.
The connection of the router to the outside world is done either with copper wire or optical fiber.
The picture also illustrates the possible use of a server between the home network and the outside world, which can be used, for example, as a filter for which sites can be accessed and which ones are not.
